AN8073交直流充電樁（機）自動測試系統

現在位置：首頁 > 產品中心 > AN8073交直流充電樁（機）自動測試系統

將該產品分享至：

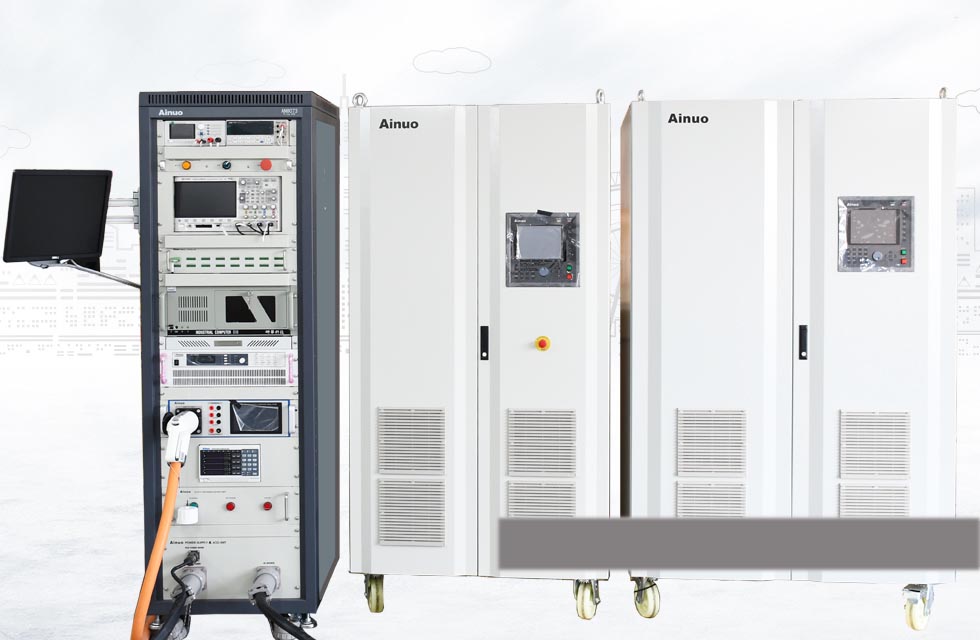

AN8073交直流充電樁測試系統是艾諾自主研發的針對新能源充配電測試行業方向的產品，主要測試儀器均為艾諾自主研發的產品，可為客戶提供精準、高效、穩定、可靠的測試。


系統特點

專業：系統主要測試儀器、測試軟件均為自主研發，擁有多項技術專利;

權威：與國內知名實驗室相同的測試原理與方法，助力產品一次過檢;試驗數據及結果分類展現，確保精準判定;

智能：向?qū)Щ膮f(xié)議一致性測試，大幅降低測試難度;填空式操作界面，無需編程能力;

實用：多個國標的100余個測試項目，一站式完成，可快捷手動測試，輔助研發驗證。




交流充電樁測試項目：電性能NBT 33008.2-2018規定測試項目

國標章節 測試項目 國標章節 測試項目
5.8 帶載分合電路試驗 5.11 控制引導試驗
5.9 連接異常試驗 5.12.1 過流保護功能試驗
5.10.1 顯示功能試驗 5.12.2 剩余電流保護功能試驗
5.10.2 輸入功能試驗 5.12.3 急停功能試驗
5.10.3 通信功能試驗

互操作性：GBT 34657.1-2017規定測試項目

國標章節 測試編號 測試項目
6.4.2.1 A1.1001/I1.1001 連接確認測試
6.4.2.2 A1.3001/I1.3001 充電準備就緒測試
6.4.2.3 A1.4001/I1.4001 啟動和充電階段測試
6.4.2.4 A1.5001/I1.5001 正常充電結束測試
6.4.3 A1.6001/I1.6001 充電連接控制時序測試
6.4.4.1 A1.3501/I1.3501 CC斷線測試
6.4.4.2 A1.3501/I1.3502 CP斷線測試
6.4.4.3 A1.3501/I1.3503 CP接地測試
6.4.4.4 A1.4501/I1.4501 保護接地導體連續性丟失測試
6.4.4.5 A1.4501/I1.4502 輸出過流測試
6.4.4.6 A1.4501/I1.4503 斷開開關S2測試
6.4.5.1 A1.6002/I1.6002 CP回路電壓極限值測試

交流充電樁測試系統配置明細

系統配置大類 名稱 備注
輸入 交流電源供應器 產品輸入供電
功率分析儀 輸入?yún)?shù)測量
輸出 交流負載 交流輸出拉載及測量
車輛慢充模擬器 車輛充電導引電路及故障模擬
轉接/控制 系統控制單元 為系統提供控制信號
錄波儀 采集、顯示、儲存波形等
示波器 采集PWM等高速信號
系統附件 19寸標準機柜
工控機/顯示器
高壓差分探頭 電壓波形測量
電流鉗 電流波形測量
自動測試軟件

直流充電樁測試系統架構

直流充電樁測試項目 電性能NBT 33008.1-2018規定測試項目

國標章節 測試項目 國標章節 測試項目
5.3.1 充電控制功能試驗 5.12.6 穩壓精度試驗
5.3.2 通信功能試驗 5.12.7 電壓紋波因數試驗
5.3.3 絕緣接地保護試驗 5.12.8 電流紋波試驗
5.3.4 直流輸出回路短路檢測功能試驗 5.12.9 輸出電流設定誤差試驗
5.3.5 車輛插頭鎖止功能試驗 5.12.10 輸出電壓設定誤差試驗
5.3.6 預充電功能試驗 5.12.11 限壓特性試驗
5.3.7 顯示功能試驗 5.12.12 限流特性試驗
5.3.8 輸入功能試驗 5.12.13 輸出電流響應時間試驗
5.3.9 計量功能試驗 5.12.14 輸出電流停止速率試驗
5.3.10 急停功能試驗 5.12.15 啟動輸出過沖試驗
5.4.1 輸入過壓保護試驗 5.12.16 輸出電流測量誤差試驗
5.4.2 輸入欠壓保護試驗 5.12.17 輸出電壓測量誤差試驗
5.4.3 輸出過壓保護試驗 5.12.18 測量值更新時間試驗
5.4.4 輸出短路保護試驗 5.12.19 效率試驗
5.4.5 過溫保護試驗 5.12.20 功率因數試驗
5.4.6 開門保護試驗 5.13 待機功耗試驗
5.4.7 啟動急停裝置試驗 5.14 協議一致性試驗
5.4.8 沖擊電流試驗 5.15.1 充電控制狀態試驗
5.4.9 蓄電池反接試驗 5.15.2 充電連接時序試驗
5.4.10 防逆流功能試驗 5.15.3 控制導引電壓限值試驗
5.4.11 接觸器粘連試驗 5.15.4 通信中斷試驗
5.8.2 動力電源輸入失電試驗 5.15.5 保護接地導體連續性試驗
5.10.1 絕緣電阻試驗 5.15.6 連接檢測信號斷開試驗
5.10.2 介電強度試驗 5.15.7 輸出沖擊電流試驗
5.10.3 沖擊耐壓試驗 5.15.8 蓄電池電壓與通信報文不符試驗
5.10.4 接地試驗 5.15.9 蓄電池電壓超過充電機范圍試驗
5.12.2 最大恒功率輸出試驗 5.15.10 蓄電池二重保護功能試驗
5.12.3 功率控制試驗 5.15.11 車輛最高允許充電總電壓
5.12.4 低壓輔助電源試驗 5.15.12 充電需求大于蓄電池參數試驗
5.12.5 穩流精度試驗

互操作性GBT 34657.1-2017規定測試項目

國標章節 測試編號 測試項目 國標章節 測試編號 測試項目
6.3.2.1 D0.1001 連接確認測試 6.3.4.5 D0.2501 絕緣故障測試
6.2.3.2 D0.2001 自檢階段測試 6.3.4.6 D0.4505 接地連續性丟失測試
6.2.3.3 D0.3001 充電準備就緒測試 6.3.4.7 D0.4506 其他充電故障測試
6.2.3.4 D0.4001 充電階段測試 6.3.5.1 D0.4101 輸出電壓控制誤差測試
6.2.3.5 D0.5001 正常充電結束測試 6.3.5.2 D0.4102 輸出電流控制誤差測試
6.3.3 D0.6001 充電連接控制時序測試 6.3.5.3 D0.4103 輸出電流調整時間測試
6.3.4.1 D0.4501 通信中斷測試 6.3.5.4 D0.5101 輸出電流停止速率測試
6.3.4.2 D0.4502 開關S斷開測試 6.3.5.5 D0.3101 沖擊電流測試
6.3.4.3 D0.4503 車輛接口斷開測試 6.3.6.1 D0.6002 控制導引電壓限值測試
6.3.4.4 D0.4504 輸出電壓超過車輛允許值測試
協議一致性 GBT 34658-2017規定測試項目
國標章節 測試編號 測試項目
7.5.1 DP.1001 握手階段充電機發送CHM 報文測試
DP.1002 握手階段BMS 回應BHM 報文測試
DN.1002 BMS 識別CRM 報文回應錯誤BRM 報文測試
······
7.5.2 DP.2001 充電機接收BCP 并回應CML&CTS 報文測試
DP.2002 充電機接收BCP 并持續回應CML 報文測試
DP.2003 充電配置完成測試
DN.2001 充電配置BMS 發送錯誤BRO 報文測試
······
7.5.3 DP.3001 充電機開始充電測試
DP.3002 充電機正常充電測試
DP.3003 BMS 動力電池異常停止充電測試
······
7.5.4 DP.4001 充電結束完成測試
DN.4001 充電結束BMS 無BSD 報文測試
······

直流充電樁測試系統配置明細

系統配置大類 名稱 備注
輸入 交流電源供應器 產品輸入供電
功率分析儀 輸入?yún)?shù)測量
輸出 回饋式直流電子負載 高壓輸出拉載及測量
直流電子負載 低壓輸出拉載及測量
直流測試電源 高壓輸出端電壓模擬
車輛快充模擬器 車輛充電導引電路及故障模擬
轉接/控制 系統控制單元 為系統提供控制信號
錄波儀 采集、顯示、儲存波形等
示波器 采集電壓紋波等高速信號
系統附件 19寸標準機柜
工控機/顯示器
高壓差分探頭 高壓波形測量
電流鉗 電流波形測量
自動測試軟件

更多詳細資料可來電咨詢，服務熱線：400-600-6053！
