TD8515 硅鋼片交直流磁性能測量裝置

現在位置：首頁 > 產品中心 > TD8515 硅鋼片交直流磁性能測量裝置

將該產品分享至：
產品概述
    TD8515 是一套用于全面檢測電工鋼磁性能的裝置。該裝置由 2 臺勵磁電源、多個愛潑斯坦方圈、方圈程控切換裝置、系統級軟件等組成。該裝置即可檢測硅鋼片的交流磁性能，又可檢測直流磁性能；有利于硅鋼生產單位準確地把握產品品質，也可為應用單位產品設計的參數導入提供準確的數據支持，提升企業核心競爭力。參考標準：GB 3655-2008、GB/T 13012-2008、及 IEC 60404-2、IEC 60404-3、IEC 60404-4、IEC 60404-6、IEC 404-7 等。

主要應用
●  測量方法：可配接 2 個或以上的愛潑斯坦方圈 ( 700 T )，分別進行交流和直流磁性能的測試。
●  交流測試部分：在 50 Hz ～ 400 Hz 頻率范圍內，測量硅鋼片的交流磁特性參數。
                  磁通密度 Bm 、磁場強度 Hm、磁極化強度 Jm  、比總損耗 Ps 等。
●  直流測試部分：測量硅鋼片的直流磁特性參數。
                  磁極化強度 Jm、飽和磁感應強度 Bs、剩磁 Br、矯頑力 Hc、起始磁導率 μi 等。
●  繪制磁性曲線：基本磁化曲線、磁滯回線、損耗曲線、磁導率曲線等。

功能特點
●  具有專用的校準接線端鈕，可通過等級的電壓表、電流表、功率表、磁通計校準儀對其進行校準。
●  所有材料的磁參量直接溯源至電磁學基本量以保證測量數據的重復性、一致性、可比性和準確度。
●  標準樣品僅用于測量數據比對，不得用于對本裝置進行校準。
●  直流掃描法測量時，摒棄了繼電器切換量程；
    確保超寬范圍的電流連續穩定調節和量值的準確測量，使掃描法與沖擊法的測量結果保持一致。
●  交流測試在全頻率范圍內測試，測量結果均具有較好的測試精度和重復性。
●  裝置具有樣品自動退磁功能，電子積分器零點漂移的影響極小。
●  配方圈程控切換裝置，通過軟件可選擇交流或直流測試方案，無須手動更換連線，使用十分便捷。
●  配備專業軟件，除放置樣品和設置參數外，整個測試過程可全自動完成。
●  軟件操作簡便，且具有強大的數據管理功能，方便查看歷史數據和報告導出。
●  勵磁源與測量裝置采用模塊化設計，方便升級和維修。

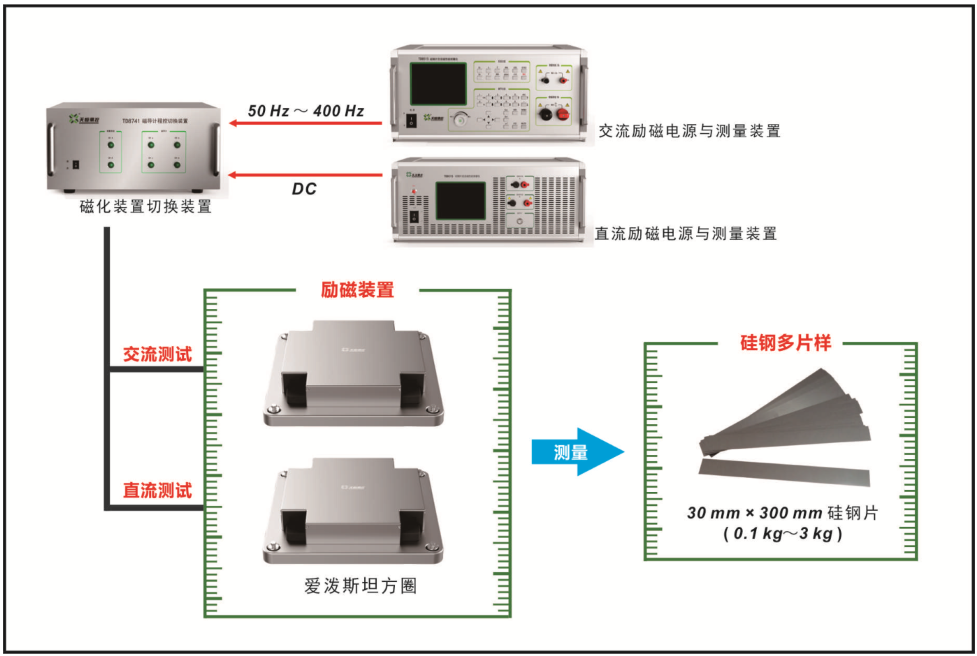

系統應用框圖

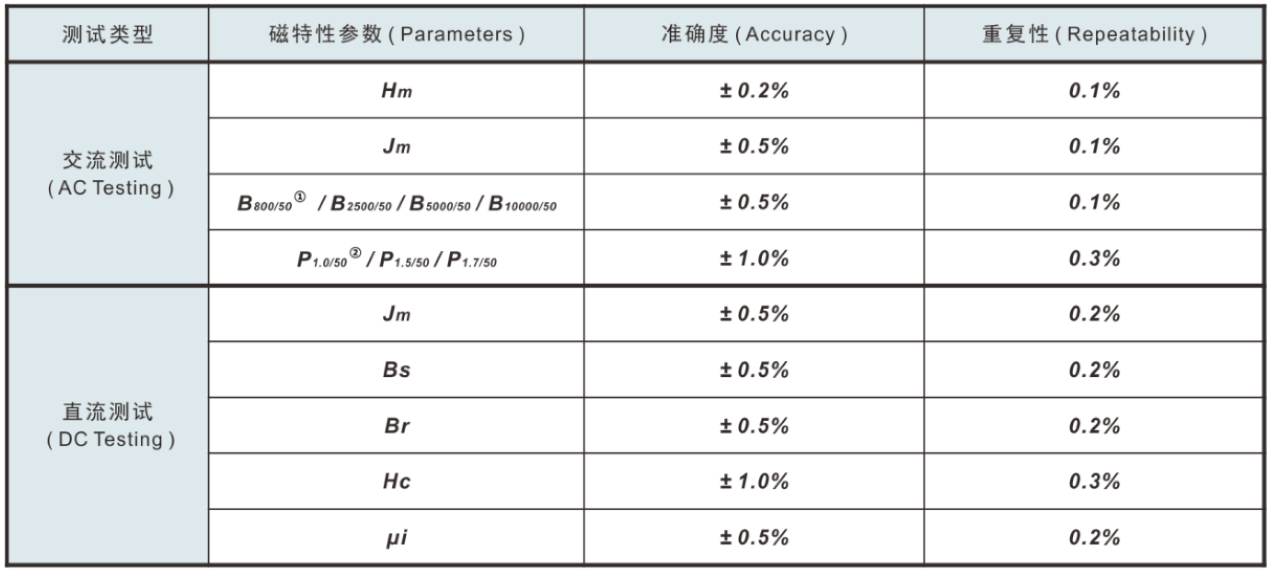

典型磁參量測量的準確度與重復性

●  備注：① B800/50 指磁場為 800 A/m，50 Hz 時的磁通密度；
          ② P1.0/50 指磁通為 1 T，50 Hz 時的比總損耗，以此類推。
勵磁電源及測量技術指標

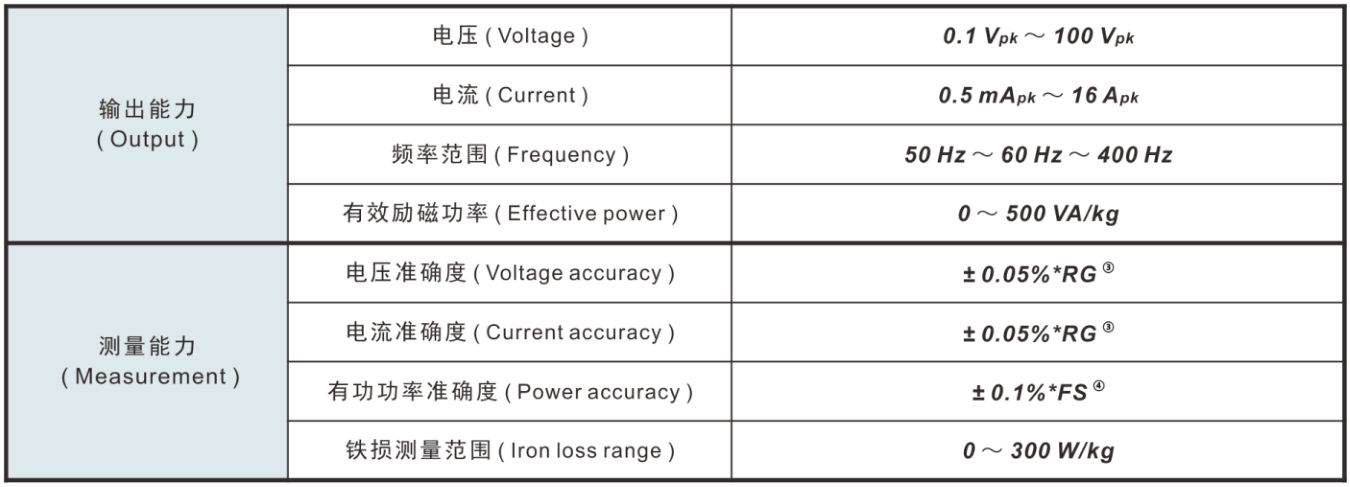

交流測試

●  備注：③ RG 為讀數值，④ FS = 電壓量程值 × 電流量程值

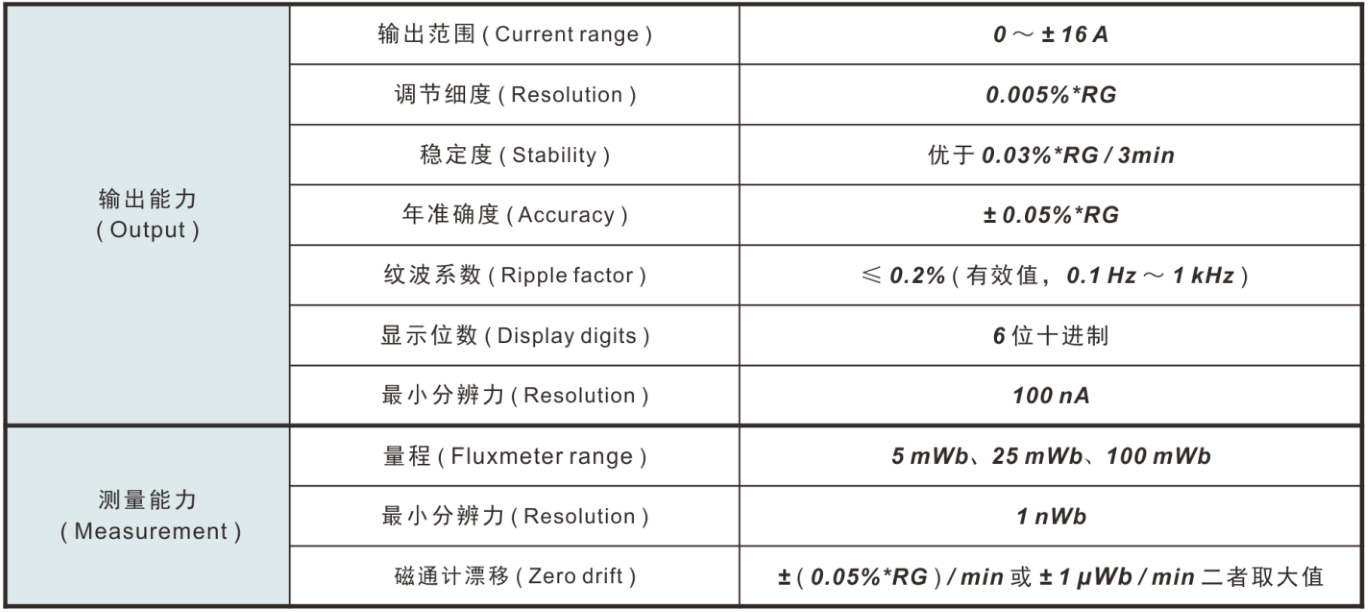

直流測試

一般技術規格
●  工作電源: AC ( 220 ± 22 ) V；( 50 ± 2 ) Hz
●  工作環境: 0℃ ～ 40℃；20%R·H ～ 85%R·H
●  存儲環境: -20℃ ～ 70℃；< 95%R·H
●  裝置尺寸: 2400 mm × 800 mm × 1400 mm ( L × W × H )
●  標準接口: Rs232、控制接口
